AT-IA

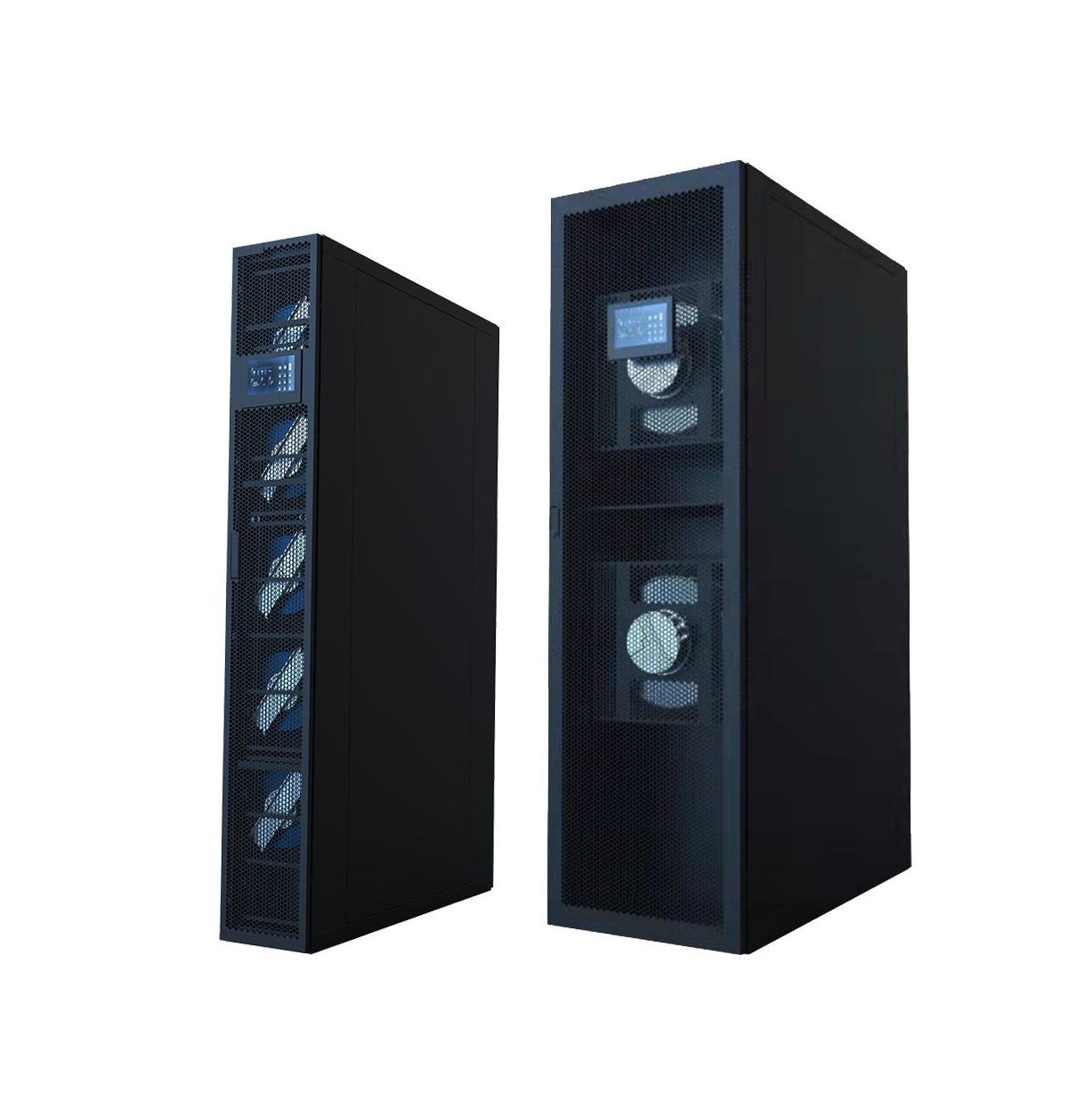

AT-IAL系列列間精密空調是專為高熱密度機房和微模塊配置而設計，可貼近熱源制冷，減少送回風距離，提高回風溫度，冷量隨負荷變化調節輸出具有高顯熱比、高能效比的特點。全變頻設計，配合電子膨脹閥精準調整流量，適應不同負荷變化，實現30%-100%變?nèi)萘枯敵觯_控溫，7寸彩色觸摸屏實現各部件運行狀態顯示，可實現智能群控32臺機組，保證整個模塊穩定運行。
產品特性
? 高效節能
? ?? 大風量、小焓差及高顯熱比設計契合機房環境需求，為機房提供穩定的溫濕度環境。大風量、小焓差及高顯熱比設計契合機房環境需求，為機房提供穩定的溫濕度環境。
高能效壓縮機及風機，匹配膨脹閥精確節流設計實現能效最大化。
室外風機采用無級調速控制，匹配系統冷凝壓力運行，降低整機能耗。
控制系統具備群控功能，多臺設備集中控制，實現機房制冷設備整體節能。
? 穩定可靠
? ? ?? 采用知名品牌器件，器件及系統設計穩定可靠。采用知名品牌器件，器件及系統設計穩定可靠。
完善的告警保護功能系統，實現電源保護，漏水保護，溫濕度超限，系統器件保護等多級告警保護。
超寬電壓輸入穩定運行，具備相序檢測等電源保護功能。
智能來電自啟功能。
? 智能控制
? ? 7寸彩色觸摸顯示屏，實時顯示系統功能狀態以及部件運行情況。7寸彩色觸摸顯示屏，實時顯示系統
? ? ? ? 功能狀態以及部件運行情況。
控制系統具備多級密碼保護，智能判定區分不同程度告警信息。
具備輪值、備份等群控功能，實現主機與備機在設定時間自動切換運行。
采用標準RS485監控接口，可免費提供標準RS485協議。
可實現遠程設置、監控機組運行狀態及告警信息。
? 靈活多樣
標配螺紋快速接頭，現場快速安裝無需焊接。標配螺紋快速接頭，現場快速安裝無需焊接。
可選擇環保冷媒R410A。
風機型式多樣，可選擇更高能效的EC風機。
根據現場情況匹配最佳的送風方式。
根據環境需要選擇輔熱或加濕功能配置。
? 控制系統
7英寸真彩觸摸屏，人機界面友好，操作便捷。
支持U盤，方便近端維護。
支持以太網接口，方便遠程監控和維護。
強大的群控功能，四種群控模式適應不同負荷情況。
通信接口采用RJ45端子，方便現場接線。
控制精度高，響應速度快。
多級密碼保護，有效防止誤操作。
多重保護措施，如過/欠壓保護功能、異常掉電自恢復功能等，確保系統可靠運行。
實時狀態顯示，通過顯示模塊可精確了解風冷精密空調內部各個部件的運行狀態及時間等信息。
專家級故障診斷系統，可以自動顯示當前故障內容，方便維護人員進行設備維護。
? 壓縮機
采用變頻壓縮機，動態制冷，適應快速變化的機房負荷。
? 蒸發器
采用高效內螺紋銅管+親水鋁翅片，優化流路設計，換熱效率大幅提升。
? 干燥過濾器
干燥過濾器，清除制冷劑管路中水分，過濾雜質，有效降低系統部件損壞概率，保證部件高效可靠運行。
? 過濾網
采用G4等級過濾網，滿足客戶數據機房清潔度要求。
? 冷凝器
高效換熱冷凝器，采用內螺紋銅管+親水鋁翅片。
? 通過選件配置，可保證室外環境溫度-20~+45℃時，機組能夠正常運行。
? 超寬電壓輸入穩定運行，具備相序檢測等電源保護功能。
技術參數
|
型號AT-IA |
121 |
251 |
401 |
501 |
601 |
|
送風方式 |
前送風/兩側送風 |
前送風/兩側送風 |
前送風 |
前送風 |
水平送風 |
|
輸入電源形式 |
380Vac/3Ph/50Hz |
380Vac/3Ph/50Hz |
380Vac/3Ph/50Hz |
380Vac/3Ph/50Hz |
380Vac/3Ph/50Hz |
|
總冷量 kW |
12.5 |
25 |
40 |
50 |
65 |
|
顯冷量 kW |
12.5 |
25 |
40 |
50 |
65 |
|
壓縮機形式 |
變頻壓縮機 |
變頻壓縮機 |
變頻壓縮機 |
變頻壓縮機 |
變頻壓縮機 |
|
制冷劑形式 |
R410a |
R410a |
R410a |
R410a |
R410a |
|
風機形式 |
直流EC離心風機 |
直流EC離心風機 |
直流EC離心風機 |
直流EC離心風機 |
直流EC離心風機 |
|
風量 m3/h |
3200 |
5000 |
8800 |
11000 |
12500 |
|
電加熱形式 |
PTC電加熱 |
PTC電加熱 |
PTC電加熱 |
PTC電加熱 |
PTC電加熱 |
|
電加熱 kW |
2 |
3 |
6 |
6 |
6 |
|
加濕形式 |
濕膜加濕器 |
濕膜加濕器 |
濕膜加濕器 |
濕膜加濕器 |
濕膜加濕器 |
|
最大加濕量 kg/h |
1.5 |
1.5 |
3 |
3 |
3 |
|
節流形式 |
電子膨脹閥 |
電子膨脹閥 |
電子膨脹閥 |
電子膨脹閥 |
電子膨脹閥 |
|
空氣過濾網 |
G4板式過濾網 |
G4板式過濾網 |
G4板式過濾網 |
G4板式過濾網 |
G4板式過濾網 |
|
加濕器進水管in |
G1/2 |
G1/2 |
G1/2 |
G1/2 |
G1/2 |
|
冷凝水排水管Фmm |
19 |
19 |
19 |
19 |
19 |
|
制冷劑氣管Фmm |
15.88 |
19.05 |
19.05 |
22 |
22 |
|
制冷劑液管Фmm |
9.52 |
15.88 |
15.88 |
19.05 |
19.05 |
|
最大電流A |
24 |
41 |
48 |
55 |
59 |
|
電源線規格mm2 |
5*4 |
5*6 |
5*10 |
5*10 |
5*10 |
|
尺寸mm |
300*1200*2000 |
300*1200*2000 |
600*1200*2000 |
600*1200*2000 |
600*1200*2000 |
|
300*1400*2000 |
|||||
|
重量kg |
190 |
230 |
285 |
310 |
330 |
|
室外機參數 |
|
|||||
|
型號 |
LY-CY0191-A1S |
LY-CY0451-A1S |
LY-CY0522-A1S |
LY-CY0662-A1S |
LY-CY0832-A1S |
LY-CY0893-A1S |
|
重量kg |
65 |
115 |
156 |
182 |
213 |
252 |
|
安裝方式 |
立式 |
臥式/立式 |
臥式/立式 |
臥式/立式 |
臥式/立式 |
臥式/立式 |
|
電壓 |
220Vac/1ph/50Hz |
|||||
|
冷凝風機形成 |
單相異步電機+軸流風葉 |
AC軸流風機 |
AC軸流風機 |
AC軸流風機 |
AC軸流風機 |
AC軸流風機 |
|
最大電流A |
1.7 |
3.5 |
7 |
7 |
7 |
10 |
|
調速方式 |
無極調速 |
無極調速 |
無極調速 |
無極調速 |
無極調速 |
無極調速 |
|
電源線纜規格mm2 |
3*1.5 |
3*1.5 |
3*1.5 |
3*1.5 |
3*1.5 |
3*1.5 |
|
外形 尺寸 |
930*385*1260 |
1315*1165*545 |
2025*1015*520 |
2125*1065*545 |
2425*1165*545 |
2625*1165*545 |
